Filtro Y 3″ Tela Inox 150 lbs Flangeado Corpo em Aço Carbono
R$2.083,90
Filtro Y 3″ Tela Inox 150 lbs Flangeado Corpo em Aço Carbono
MODELO: FYF20 WCB AÇO CARBONO
APLICAÇÃO
O Filtro Tipo “Y” são utilizado para remover partículas sólidas, em
Sistema de distribuição de vapor e condensado, água, ar
comprimido, gases, óleos combustíveis e demais fluídos. Possui
elemento filtrante em chapa de aço inoxidável, perfurado e
removível para limpeza.
ESPECIFICAÇÕES TECNICAS
| NORMA DE FABRICAÇÃO CONFORME ASME B16.34 |
| INSPEÇÃO DE TESTE CONFORME API 598 |
| FLANGES CONFORME NORMA ANSI B16.5 |
COMPETÊNCIA TÉCNICA, MATERIAIS, PRESSÃO
| Modelo | FYF20 |
| Partes | Material |
| Corpo 01 | ASTM A216 WCB |
| Tela 02 | ASTM A351 CF8 |
| Tampa 03 | ASTM A216 WCB |
| Junta 04 | PTFE |
| Bujão 05 | A193-8 |
| Porca 06 | A193-8 |
| Parafuso 07 | A193-8 |
| Pressão de Trabalho sem Choque |
FYF20 |
| Classe de Pressão | 150LBS |
| Pressão Máxima | Vapor a 297ºC – 150LBS/POL2 Água, óleo e gás a 40ºC – 285LBS/POL2 |
| Teste Hidrostático | Corpo – 450 LBS/POL2 |
A tela do filtro são fornecidas 0,8mm 20mesh.
Medidas e Pesos (aproximadamente)
| Diâmetro Nominal |
mm pol |
40 1.1/2” |
50 2” |
65 2.1/2” |
80 3” |
100 4” |
125 5” |
150 6” |
| Medidas mm | L | 200 | 220 | 250 | 280 | 300 | 350 | 380 |
| D | 125 | 150 | 180 | 190 | 230 | 255 | 280 | |
| D1 | 98,4 | 120,7 | 139,7 | 152,04 | 190,5 | 215,9 | 241,3 | |
| D2 | 73 | 92 | 105 | 127 | 157 | 186 | 216 | |
| Peso Aprox. | Kg | 6,50 | 8,00 | 11,00 | 14,00 | 19,00 | – | 30,00 |

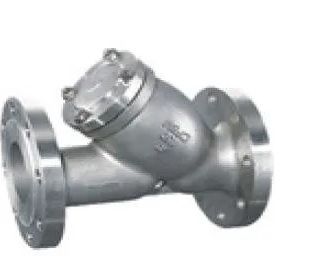

Obs: Fotos Ilustrativas.
Qualquer duvida estamos à disposição
Gens Válvulas de Controle e Acessórios
E-mail: [email protected]
Telefone fixo: (14) 3351-8000
Celular (VIVO) : (14) 99752-4488
| Peso | 14.2 kg |
|---|---|
| Dimensões | 26 × 12 × 17 cm |
